虚拟显示:仔细看看FluoTime系列

2021年6月17日,我们举行了第一个FluoTime展示的一天。在这个虚拟事件,一群客人深入介绍了基督教Oelsner光谱学(应用程序专家)和乌维Ortmann(销售主管和应用程序专家光谱学和显微镜)PicoQuant光谱学的产品和他们的能力。半岛综合体育官方APP下载德甲会话展示我们的产品如何帮助您在日常研究任务。是一大亮点FluoMic附加,它提供了一种快速、简单、可靠的方法进行稳态和时间分辨荧光光谱测微计大小,移式观察体积。半岛综合体育官方APP下载德甲您现在可以要求从我们的记录FluoTime虚拟展示的一天网络研讨会网站。

一个紧凑的光谱仪进行日常和复杂的测量

FluoTime 250集成了所有必要的光学和电子在一个紧凑的时间分辨荧光光谱,完全自动化的设备。半岛综合体育官方APP下载德甲这光谱仪旨在帮助用户在执行常规与高可靠性以及复杂的测量容易由于完全自动化的硬件组件和一个通用的系统软件向导提供循序渐进的指导。

完全自动化的光学性能

所有组件(衰减器,偏振镜和滤光轮)的光束路径是机动和控制的EasyTau 2软件。通过机动发射波长选择实现滤光轮配备各种截止或带通滤波器所选择的客户。一个可选的单色仪用于UV / VIS光谱范围。

灵活的激励源

250 FluoTime使用从PicoQuant的皮秒脉冲激光二极管和发光二极管LDH和请系列,覆盖光谱范围从255到1550纳米。所有激励来源控制通过一个自由人民党820激光驱动程序,不仅可以改变输出功率和重复率(80 MHz),但也支持破裂模式选择激光头上。

TCSPC和基于MCS的数据采集

有几种出色的数据采集单元与不同时间分辨率(从4 ps 250 ns)。加上正确的探测器PMA或PMA混合系列FluoTime 250能够测量时间分辨排放有生之年从大约10 ps到几百毫秒。

探测器的选择

FluoTime 250可以配备一个光子计数探测器从PMA或PMA混合系列。这些探测器提供皮秒时间分辨率和覆盖不同光谱范围在180到920纳米之间。为研究近红外、PMT模块与敏感性从950年到1400海里也可以。每个探测器包括机电快门,主动冷却,和过载保护。

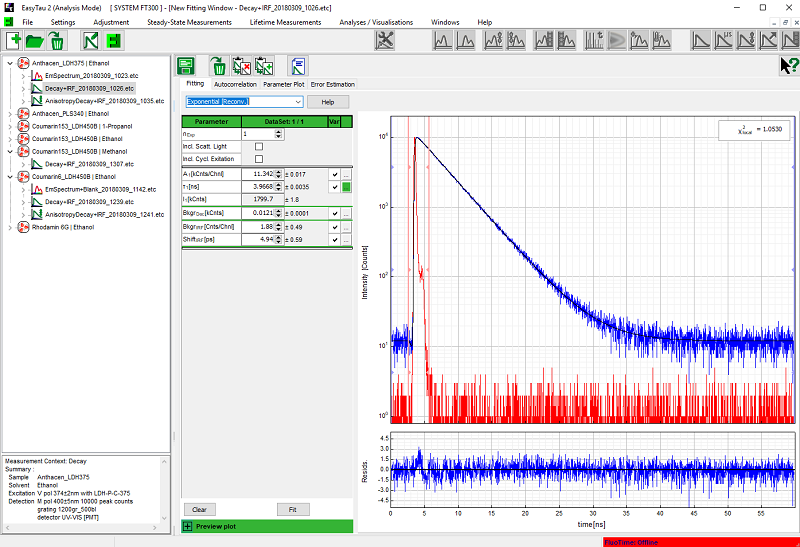

系统软件EasyTau 2

的EasyTau 2软件包是一站式解决方案完全硬件控制FluoTime 250以及交互式数据分析和拟合。软件提供了一个基于windows图形用户界面与专用应用程序向导指导用户完成许多常见的优化和数据采集过程的应用程序。高级用户得到完全控制所有仪器方面由于定制模式和脚本语言。综合分析和拟合模块支持范围广泛的时间分辨光谱应用程序,如荧光和磷光衰减或各向异性测量。半岛综合体育官方APP下载德甲一个强大的报告生成器允许创建presentation-ready图形和数值输出。

课程时间分辨荧光

PicoQuant每年举行bdapp官方下载安卓版欧洲短期课程“时间分辨荧光光谱的原理及应用”半岛综合体育官方APP下载德甲。课程的目的是为个人希望深入介绍荧光光谱的原理及其应用生命科学。半岛综合体育官方APP下载德甲教授课程是在合作举行jr Lakowicz从荧光光谱的中心(CFS)在巴尔的摩,由实习培训讲座以及仪器和软件。半岛综合体育官方APP下载德甲详情看课程网站。

光学配置	L-Geometry
操作方式	Time-Correlated单光子计数(TCSPC) 多通道扩展(MCS)
灵敏度	到10点(与香豆素样本来衡量,激发在400 nm和排放检测到500海里)
一生的范围	< 40 ps - 10µs PMT探测器和TCSPC电子产品 < 10 ps - 10µs混合探测器,TCSPC电子,和合适的激光到几个与任何探测器和MCS电子100 ms
激励源	皮秒脉冲激光二极管或发光二极管从250到1550纳米和重复率高达80 MHz,常见的驱动装置
可选的单色仪	Czerny-Turner类型,单一的单色仪焦距:150毫米,一个退出缝杂散光通常拒绝1:10⁵
探测器	光电倍增管(pmt)与不同光谱范围和185 nm和920 nm之间的敏感性 Hybrid-PMT各种光谱范围和200 nm和900 nm之间的敏感性红外敏感的光电倍增管(pmt)在950到1400纳米之间
软件	通过一个系统控制、数据采集和分析软件接口明显的结构化数据存储空间,随着出口和运算功能辅助模式对常用的测量使用向导定制模式与全硬件控制自动化脚本模式,包括远程执行的脚本(扩展的自动化第三方设备) 生命周期分析基于数值reconvolution过程,5日指数衰减函数,寿命分布,各向异性,全球分析,严格的误差分析的基础上,引导方法

所有信息给我们最好的知识是可靠的。然而,任何可能出现的错误或遗漏承担责任。规格和外观如有变更,恕不另行通知。

样品持有人

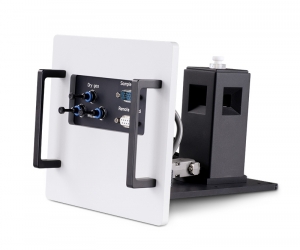

珀尔帖试管冷却样品持有人
这个示例安装单位1 x1厘米比色皿特性的珀尔帖效应冷却器冷却器的温度范围-15到110°C。持票人完全控制的EasyTau 2系统软件,从而可以自动在不同温度下进行测量。

温度记忆电池样品持有人
样品安装单位与温度stabilzed保持者1 x1cm比色皿。这个示例持有人可以连接到一个外部水浴温度稳定通过一系列电缆腺体单位正面。

固体样品持有人
越来越多的持有人是专为测量小固体样品包括晶圆,涂层基质或薄膜。样本的位置和角度对激发光束可以手动调整。

低温恒温器

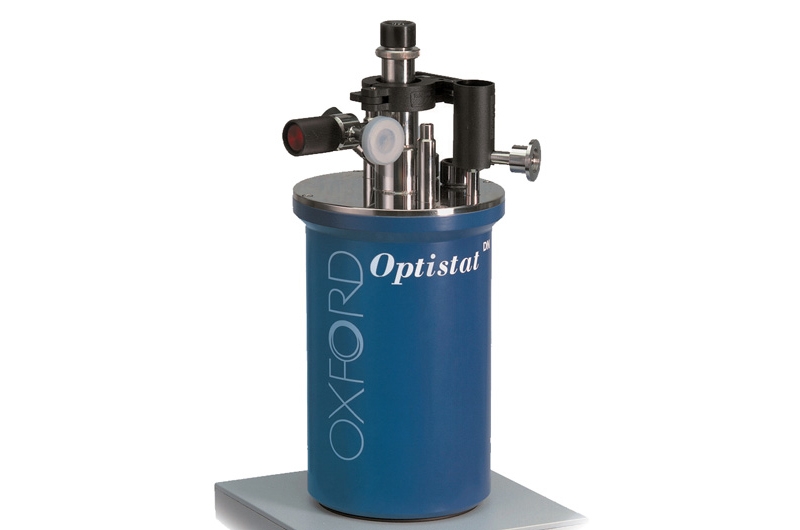

液氮低温恒温器
提供的示例安装单位是一个液氮低温恒温器。低温恒温器的温度范围是77到500 K。样品安装单位配备一个适配器适合的样品室。

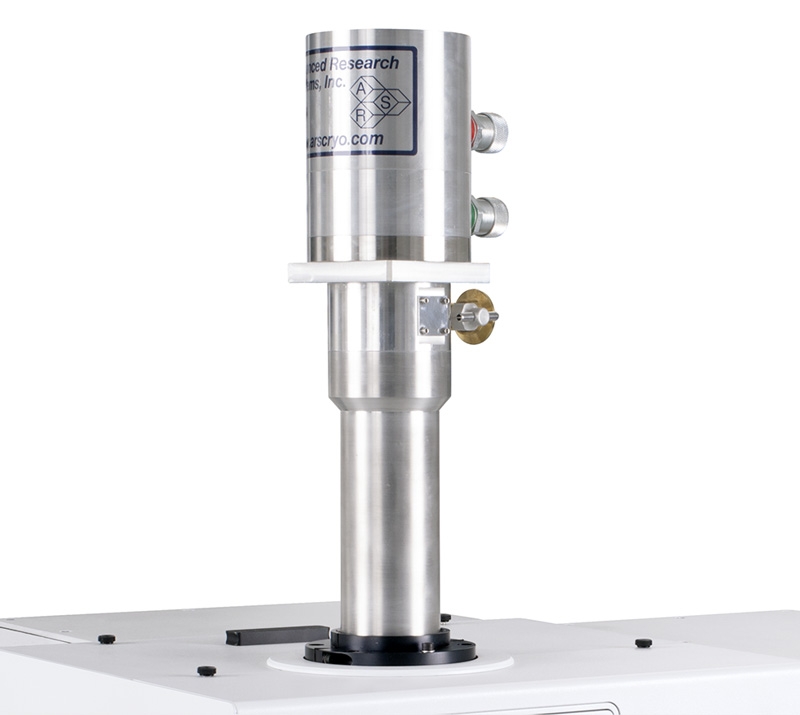

闭合循环氦低温恒温器
闭路氦低温恒温器是一个紧凑,轴向对称,闭循环制冷机。这种低温恒温器使低温光致发光测量从4到500 K。

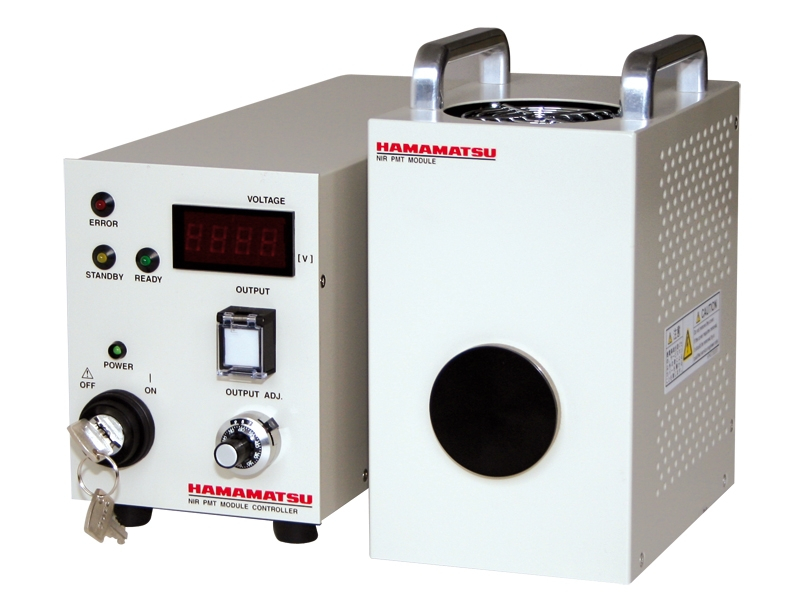

NIR-PMT探测器

这种特殊的光电倍增管适用于近红外单光子计数。PMT特性InGaAsP光电阴极和敏感的波长范围从950到1400海里(1700海里)。模块有一个热绝缘高真空密封的住房疏散。没有液态氮,真空泵和水冷是必要的。

仪器响应函数(IRF)活力和近红外光谱

FluoTime 250 irf使用散射测定标准溶液(硅溶胶分散在水中)。为了获得世界宗教自由在可见范围内,硅溶胶样品很兴奋在405纳米ldh - p - c - 405 b。一个PMA-Hybrid06连接到一个PicoHarp 300TCSPC单元用于数据收集。

收集到的数据进行了分析使用的拟合模式EasyTau 2实现和IRF 57 ps FluoTime 250有或没有可选的单色仪。

获得世界宗教自由在近红外光谱范围内,硅溶胶样品很兴奋在980纳米ldh - d - c - 980。近红外光谱的光检测光电倍增管conntectedTimeHarp 260Pico TCSPC卡。

收集数据的分析,开拓EasyTau 2产生的IRF FluoTime 250 279 ps。

设置:

FluoTime 250

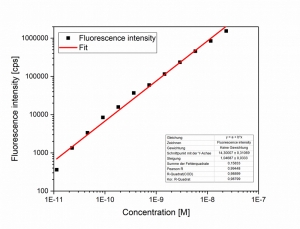

250年FluoTime敏感性

确定的敏感性FluoTime 250是由测量乙醇稀释一系列香豆素- 6。激励在440 nm和排放检测在495海里PMA-Hybrid06探测器连接到一个TimeHarp 260Pico TCSPC董事会。
收集到的数据进行的分析EasyTau 2合适的模块。图所示,我们取得了很好的线性依赖计数率与染料浓度降到20点Coumarine 6在乙醇中,这是一个很好的实例FluoTime 250的敏感性。

设置:

FluoTime 250

时间分辨发射ATTO425的水

水溶液中ATTO425很兴奋的418海里使用ldh - p - c - 420激光二极管。由此产生的发射信号通过自动衰减器和减毒经过longpass过滤器(FGL495),位于发射通路。魔角条件下发射强度记录(54.7°)PMA 182光电倍增管连接到一个TimeHarp 260Pico TCSPC卡。
收集到的数据分析的拟合模块EasyTau 2使用reconvolution尾巴。正如所料,ATTO425衰变可以用单指数衰减函数描述和3950±0.003 ns的恢复生命周期与报告值。误差估计是通过引导误差分析。

设置:

FluoTime 250

时间分辨发射的俄文(bpy)₃在水里

水溶液中Ru3 + (bpy) 3很兴奋在418 nm使用ldh - p - c - 420激光二极管的头突发模态激。由此产生的发射信号通过自动衰减器和减毒经过longpass过滤器(FGL495),位于发射通路。魔角条件下发射强度记录(54.7°)PMA 182光电倍增管连接到一个TimeHarp 260Pico TCSPC卡。
收集到的数据分析的拟合模块EasyTau 2使用reconvolution尾巴。正如所料,ATTO425衰变可以用单指数衰减函数描述和513.85±0.35 ns的恢复生命周期与报告值。误差估计是通过引导误差分析。

设置:

FluoTime 250

时间分辨发射Nd: YAG晶体

Nd: YAG晶体很兴奋在506 nm使用ldh - p - c - 510激光二极管头结合突发模态激。由此产生的发射信号通过自动衰减器和减毒经过longpass过滤器(LP900),位于发射通路。魔角条件下发射强度记录(54.7°)近红外光谱光电倍增管连接到一个TimeHarp 260Pico TCSPC卡。
