太鼓PDL M1

高端微微秒激光二极管驱动程序

最好最强大的驱动程序,控制激光参数
脉冲,破裂,CW操作
校准脉冲参数和输出功率
很容易通过USB接口或本地接口控制
适合LDH-I系列
5年保修

取得联系

描述
规范
激光的头
应用程序
文档

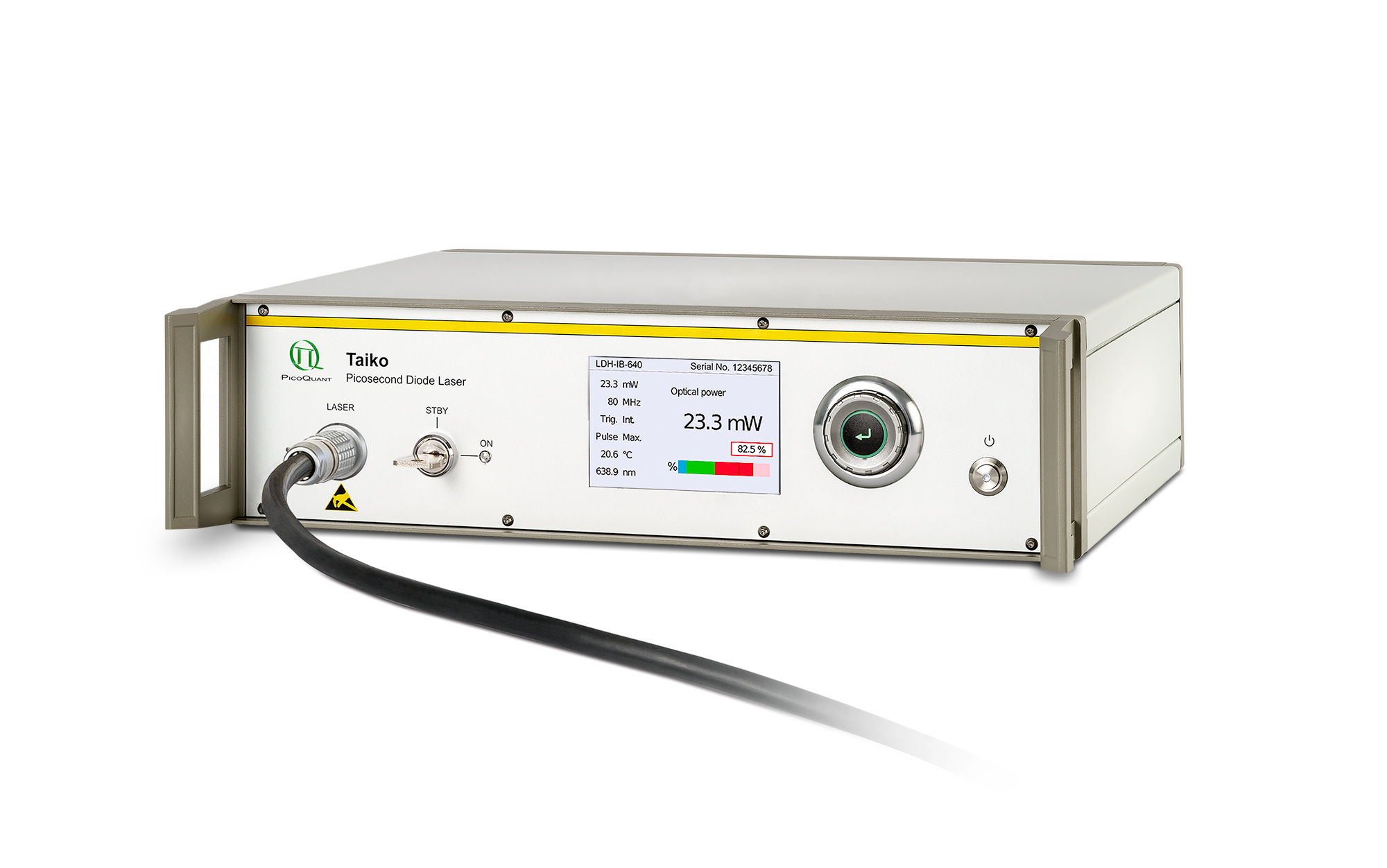

太鼓PDL M1是高端激光驱动程序可以操作和监视任何激光头LDH-I系列。太鼓的优势是其权力的增强功能,智能监测激光二极管和易用性,甚至新手激光用户访问。改变发射波长一样简单插入不同的激光头和太鼓会自动识别它的操作参数。

充分控制

太鼓PDL M1接口LDH-I系列的激光头读出并显示各种操作参数。这些包括中央和当前的发射波长,激光头温度、重复率,以及电流输出强度的估计。每个LDH-I头校准生产过程对于其强度/输出功率曲线和温度相关的波长位移。太鼓PDL M1因此能够提供一个当前的输出功率和中心波长在操作期间。设置的输出功率可以通过强度的相对百分数或绝对校准的光功率值(mW, W)。

灵活的脉冲模式

太鼓PDL M1激光驱动程序支持任意内部重复率从100 MHz单发射击,以及在连续波模式下操作或外部触发。它还可以生成用户定义的破裂组成1700万脉冲序列与自由选择破裂时期。使用这种突发模态是很有价值的时间分辨测量磷光或其他应用程序更多的激发能定期存入一个示例。

直观的用户界面

控制太鼓PDL M1通过其直观的“一个按钮控制”本地接口或远程PicoQuants激光驱动软件(要求USB连接)。所有激光参数可以通过一个独特的本地访问和调整刻度盘和按钮组合,允许一个直观的导航太鼓的彩色液晶显示屏上的菜单系统。集力量强度,操作方式(脉冲,破灭,连续波),并与几个转折重复率。
太鼓PDL M1还可以从任何Windows远程操作^TM基于PC通过专用控制软件具有用户友好的图形用户界面。太鼓PDL M1连接到个人电脑通过一个标准的USB连接。完全同步的本地和远程接口,可以同时使用。两个接口提供一个读出相关激光头信息,如当前温度、重复率、操作模式和波长偏移估计和光学输出功率。

激光安全

太鼓PDL M1激光驱动程序包含所有相关激光安全特性,包括钥匙开关和远程互锁,以及符合国际激光设备安全法规的激光类4 / IV。

目前软件和开发人员的库版本:2.1

下载太鼓PDL M1软件和DLL, 2.1版

内部振荡器
类型	水晶锁
操作模式	脉冲、破裂或连续波(CW)
重复频率范围	1赫兹到1 MHz在步骤1中,2或5 *各种权力的十个 1到100 MHz的步骤1 MHz
低抖动	< 20 ps(应用),typ。3 - 5 ps(应用)
外部触发输入
输入电压范围	5 + 5 V (TTL兼容)
触发电平(可调)	1 + 1 V
所需的脉冲宽度	> 5 ns
延迟	触发器的输入光输出:typ。16 ns,抖动< 20 ps 触发输入同步输出:typ。6 ns
频率范围	单90 MHz
输入阻抗	50欧姆
连接器	BNC插座(女)
同步输出
振幅	< -800 mV 50欧姆(NIM)
脉冲宽度	5 ns
延迟	同步输出(下降沿)激光输出:typ。10 ns,抖动< 20 ps
输入阻抗(目的地)	50欧姆
连接器	SMA插座(女)
控制输入
快速门	脉冲或突发模态:typ过渡时间。10纳秒 typ CW模式:上升时间。5 - 10µs(从0%到80 - 90%的马克斯。连续波发射功率、波长依赖) 用户可选择的输入阻抗:10 kOhms引体向上或50欧姆下拉
连接器类型	1-pin罗曼兰插座- 00.250系列例如:FFA.00.250.NTA
慢门	过渡时间< 1 ms
连接器类型	1-pin罗曼兰插座- 00.304系列例如:FGG.00.304.CLA
远程联锁
电压	< 16伏直流
回路电阻	10欧姆最大
远程联锁连接器	罗曼兰00.304和香蕉插座
电脑
电脑接口	USB 2.0
操作系统	窗户^TM8 / 8.1/10
电力供应
线电压	220/240或110/120休假,50/60 Hz
电力消耗	140 W最大
维
基本单位	355×311×95毫米(w×l×h)
操作环境
温度范围	10 - 40°C
Rel.湿度	< 80%
