FLS1000光致发光光谱仪
- Fluoracle®软件包-方便的用户界面和功能更新
- 更高的分辨率- 325 mm焦距单色仪提供精湛的准确性和良好的杂散光抑制最小步长
- 速度的测量——提高扫描速度和主要性能
- 增加自动化——易于使用,即使是最复杂的配置
- 新MicroPL升级允许光谱和时间分辨光致发光测量样品的微观尺度
- 视频演示——联系我们安排一个在线演示。我们可以接受你的样品和你度过我们运行测试测量的过程。
产品描述
FLS1000光谱仪设置标准在稳态和时间分辨光致发光光谱为基础研究和常规实验室应用。半岛综合体育官方APP下载德甲
系统是一个模块化的荧光和磷光光谱仪测量光谱从紫外到中红外光谱范围(5500海里),和寿命从皮秒秒。所有这些可以通过各种升级路线,实现订单的时候或者在未来。
无论你正在研究photophysics、光化学、生物物理学、生物化学、材料和生命科学、FLS1000将使您能够可靠地、准确地测量发光光谱和动力学使用最先进的来源,探测器,收购技术,质量精度光学和力学。大样品室将房子几乎任何类型的样本附件。
高灵敏度是一个先决条件的测量样品浓度低、小样本卷或低样本量子产量。仪器的灵敏度保证水> 35000:1的标准拉曼测量使用返回值方法是无与伦比的。
FLS1000有USB接口,所有的操作模式,由一个数据采集模块和一个广泛的控制Fluoracle软件包进行数据采集和分析。光源、探测器、光栅狭缝,偏光镜都是电脑控制的准确和精确的测量。
激励源
FLS1000是标准的450 W臭氧免费氙弧灯,涵盖了230 nm范围为稳态测量> 1000海里。各种各样的其他来源可以集成包括微秒灯管,纳秒小电珠,脉冲二极管激光器(EPL系列,HPL系列,VPL系列)、脉冲发光二极管(epl系列,vpl系列),supercontinuum激光,Ti:蓝宝石激光、q开关固态激光和详细,染料激光器和红外连续波和脉冲激光器上转换测量。
单色仪
单引号和双光栅Czerny-Turner单色仪可在FLS1000 325毫米(或2 x 325毫米)焦距,光学吞吐量高,优秀的杂散光抑制和低时间色散。的“即插即用”的三重光栅单色仪特性塔楼三每个炮塔和计算机控制的狭缝光栅。
探测器
全方位的探测器选项可用来提高光谱覆盖的范围和/或减少寿命测量的仪器响应宽度。仪器与pmt - 900标准探测器在冷却楼市涵盖范围从185 nm - 900 nm。TCSPC模式仪器响应宽度大约是600 ps。可选的探测器包括:高速pmt与仪器响应冷却住房< 200 ps, MCP-PMT冷却外壳与响应< 25 ps, NIR-PMTs覆盖光谱范围与光子计数1700海里灵敏度和速度,InGaAs探测器光谱覆盖~ 1.65μm, 2.05和2.55μm, ina和InSb探测器μm掩盖到5.50。
样品持有人
的核心FLS1000是一个特别大的样品室,允许访问样本来自四面八方,顶部和底部。这样可以确保兼容性和简化访问各种各样的样品持有人。
光致发光光谱的研究半岛综合体育官方APP下载德甲
我们有各种各样的研究文章光致发光光谱半岛综合体育官方APP下载德甲你可以查看我们的网站。
询盘FLS1000光致发光光谱仪
为进一步的信息,或找出FLS1000可以帮助你与你的光致发光光谱工作,直接联系我们的销售团队的一员半岛综合体育官方APP下载德甲sales@edinst.com。
爱丁堡仪器:光致发光光谱解photophysics,光化学、材料科学和生命科学。半岛综合体育官方APP下载德甲
技术规格
| 规范 | 光谱 | 磷光寿命 | 荧光寿命 |
|---|---|---|---|
| 操作方式 | 单光子计数 | 时间分辨单光子计数(多通道扩展—MCS) | Time-Correlated单光子计数(TCSPC) |
| 一生的范围 | 毫秒数小时 | 10 ns - 50 * | 5 ps - 10µs * |
| 灵敏度 | > 35000:1 * * | n /一个 | n /一个 |
| 激励源 | |||
| 类型 | 450 W ozone-free氙弧灯 | 微秒灯管 | 皮秒脉冲激光二极管(epl)和脉冲发光二极管(EPLEDs) |
| 光谱范围 | 230 nm - > 1000海里 | 200 nm - > 1000海里 | 离散波长250 nm - 980 nm之间 |
| 脉冲宽度 | n /一个 | 1µs - 2µs | 从60 ps |
| 选项 | 臭氧生成灯的光谱范围 200 nm - > 1000海里 |
低到中等重复频率脉冲激光器 | 纳秒灯管 200 nm - > 400海里 脉冲宽度< 1 ns |
| *源和探测器的依赖 * *标准水拉曼测量条件:激发波长= 350海里,激发和发射带宽= 5 nm,步长= 1海里,积分时间= 1 s轨道,发射波长= 397海里,噪声测量在450 nm和计算根据返回值的方法 |
|||
| 单色仪 | 规范 |
|---|---|
| 类型 | Czerny-Turner与“即插即用”的三重光栅炮塔 |
| 焦距 | 325毫米(双单色仪:2×325毫米) |
| 杂散光抑制 | 1:10-5(单)、1:10-10(双) |
| 光栅 | 安装到三重光栅炮塔 |
| 精度 | + / - 0.2 nm * |
| 最小步长 | 0.01 nm * |
| 选项 | ccd光谱图可用于操作和二极管阵列检测器 |
| *光栅的依赖 | |
| 探测器 | pmt - 900 | pmt - 1010 | PMT - 1400/1700 | HS-PMT | MCP-PMT |
|---|---|---|---|---|---|
| 光谱范围 | 185 nm - 900 nm | 300 nm - 1010 nm | 300 nm - 1700 nm | 230 nm - 870 nm | 200 nm - 850 nm |
| 暗计数率 | < 50 cps (-20°C) | < 100 cps (-20°C) | < 200 cps (-80°C) | < 100 cps (-20°C) | < 50 cps (-20°C) |
| 响应宽度 | 600 ps | 600 ps | 800 ps | 200 ps | < 25 ps |
| 选项 | 各种各样的其他光电倍增管和模拟探测器可用5500海里 | ||||
软件
Fluoracle光谱仪操作软件是我们所有的荧光光谱仪的核心,是一个充分全面,用户友好的数据分析软件包。无论系统配置,该软件为用户提供了完整的控制仪器和大多数第三方配件。
FluoracleWindows兼容的和基于数据中心的设计,使得用户能够关注他们的测量。这保证易用性模块化和潜在的复杂的光谱仪的操作。
测量装置和数据采集是通过一个直观的菜单系统。关键的光谱参数很容易通过功能分组,而常见的测量程序可以保存方法文件允许先前的实验很容易反复。标签对话框和特定的扫描参数设置期间总是可见的。仪器的现状也不断显示出来。
一个独特的特征Fluoracle是所有的数据采集模式,包括光谱扫描和一生收购MCS和TCSPC模式,从内部控制的一个软件包。现代光源、探测器、复杂的样品持有人(板读者,XY样品阶段,滴定仪)和冷却器选项(温控器样品持有人和低温恒温器)和完全支持软件控制。荧光寿命成像显微镜(这部电影)采集和分析都包括在Fluoracle MicroPL升级。
Fluoracle提供的“快速”加上先进的荧光和磷光衰减动力学分析。
测量的例子(稳定状态)
激发和发射扫描
是标准的激发和发射光谱荧光光谱的测量。半岛综合体育官方APP下载德甲有据可查的图展示了一个测量标准测试解决方案脱气的蒽环己烷。
示例:蒽环己烷(105米)。测量条件:λex = 358海里,发射扫描,λem = 400海里,纠正激发扫描,Δλex =Δλem = 0.4 nm,步长= 1海里,积分时间= 1。
同步扫描
在同步扫描,激发和发射单色器同步扫描预设抵消。五种不同的图展示了一个示例芳烃溶于环己烷、测量与传统的发射扫描(红色)和同步扫描和零炮检距(绿色)。五个碳氢化合物通过同步扫描来解决。
示例:五芳烃溶解在环己烷。测量条件:λex = 280海里发射扫描,Δλex =Δλem = 0.5 nm,步长= 0.5 nm,积分时间= 1 s,抵消= 0纳米。
动态扫描
动态扫描显示时间变化的样本固定的激发和发射波长的荧光。发光排放在毫秒到秒范围内,如长磷光、化学反应或化学迁移的细胞,可以研究。作为一个例子,使用在T-geometry FLS1000双波长检测,同时测量的Ca2 +活跃的荧光团Indo-1可以设置为不同波长与发射武器。
示例:人类血小板细胞含有Indo-1在1毫米2 +。测量条件:λex = 340海里,λem1 = 485海里,λem2 = 410海里,Δλex =Δλem = 1 nm,积分时间= 0.5 s。
激发-发射地图(EEM)
各种测量、显示和分析选项允许容易和快速调查未知的发光样品或样品含有不同的荧光团。一个方法是测量一系列激发发射扫描在选定的范围内。结果然后演示了在一个3 d图或一个等高线图。
示例:三个有机染料在溶液中:naphtalene蒽二萘嵌苯。测量条件:Xe1 pmt - 900、280 nm≤λex≤460 nm、310 nm≤λem≤620海里,Δλex =Δλem = 2 nm,积分时间= 0.5秒,重复每扫描= 1。
批量测量(批处理模式)
组合激发、发射、同步扫描,excitation-emission或同步映射可以在批处理运行测量。这意味着几个扫描可以设置一个示例并测量自动而不存在的用户。扫描可以设置为在循环中重复多次要求,固定预设每个扫描之间的延迟。批处理测量(协议)可以保存和加载,以供将来使用。
温度的地图
Fluoracle软件可以与液氮和液氦低温恒温器(连同TE示例持有者)控制。温度地图可以通过收购一系列发射,激发或同步扫描一个预定义的温度范围。单独的测量是达到目标温度时自动开始。
示例:CuInSe2(材料用于光伏电池)。测试条件:Fluoracle占有低温恒温器、Xe2 pmt - 1700,λex = 694海里,Δλex = 10 nm,Δλem = 5 nm,步长= 1海里,积分时间= 0.2 s。温度范围:6 K - 106 K,一步20 K。
绝对的量子产率测量
荧光量子产率的绝对方法测量比相对越来越广泛使用的方法,因为它不需要一个量子产率的标准。这是很容易适用于液体、电影和粉末并可以扩展到近红外光谱范围内。
这张照片显示了独立的波长激发的荧光量子产率为标准的有机染料。图表显示了八个不同的激发波长吸收的面积在左边,在右边显示相应的发射光谱,扩大5倍。插图显示了计算量子产量。
示例:在高氯酸奎宁硫酸氢盐。测量条件:积分球,Δλex = 5.0 nm,Δλem = 0.5 nm,积分时间= 0.3 s。
单线态氧发射

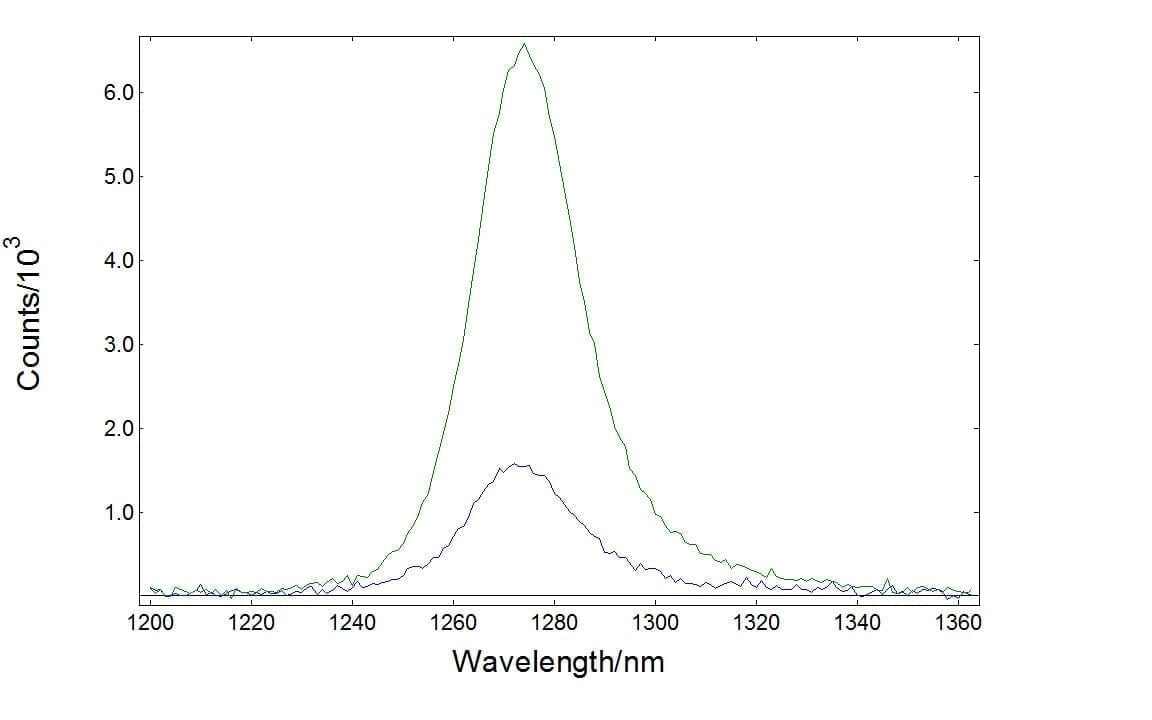

单线态氧的排放是非常弱的,从历史上看,强大的激光激发被用来监控。然而,单线态氧的激发和发射光谱可以测量使用FLS1000宽带氙灯。单线态氧的图展示了一个测量发光产生赤藓红B在乙醇检测到NIR-PMT(绿色),和InGaAs(蓝色)探测器。
样本:从赤藓红B产生单线态氧乙醇
光致发光的Lathanides

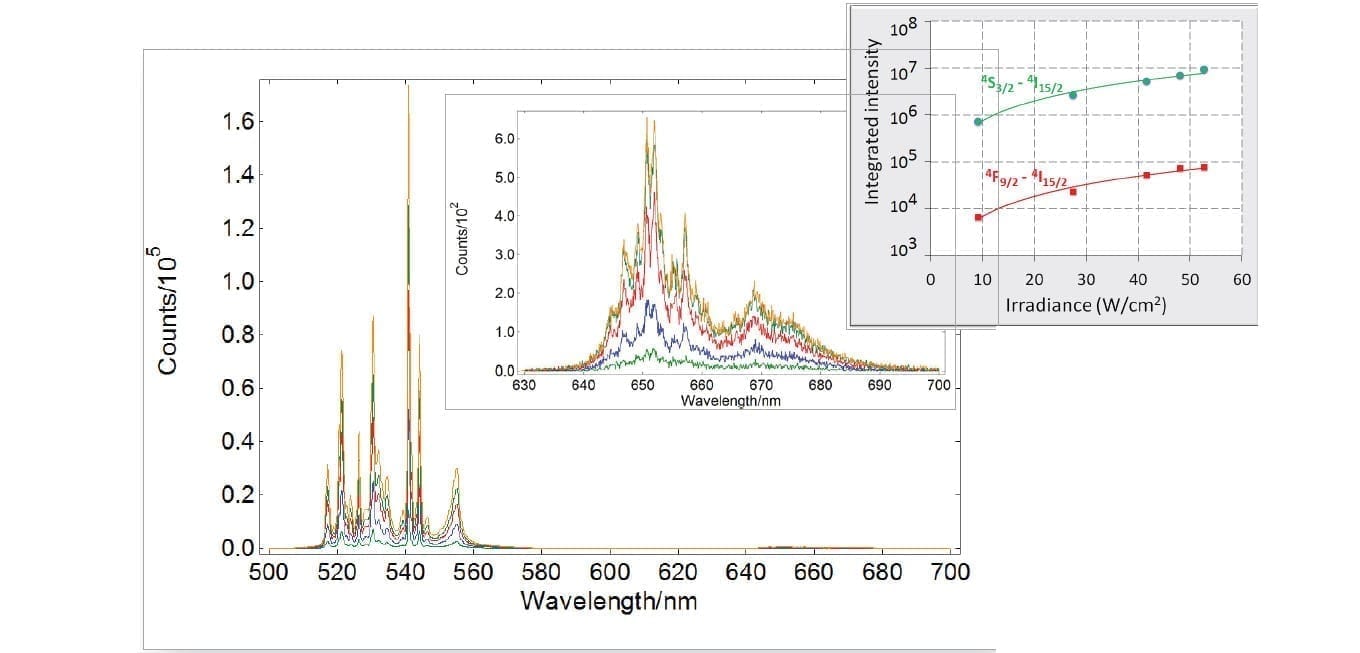

镧系元素的电子配置使各种各样的斯托克斯和anti-Stokes从紫外到中红外的转换。这使得它们多功能材料在激光找到广泛使用,太阳能电池,bio-photonics和传感器。他们intra-4f转换由外部亚外层屏蔽非常犀利,狭窄需要高分辨率的仪器,如下图中可以看到erbium-ytterbium掺杂氟化。特别是对上转换等非线性过程,强大的激光与FLS1000完全集成。
示例:YTa7O19: Er3 + -Yb3 +粉磷
其他稳态测量的例子:稳态荧光各向异性、等高线图,水质评估,准分子平衡,反射,吸收和量子产率的测量磷粉、色度和更多。
测量的例子(时间分辨- TCSPC)
单个和多个指数衰减
Fluoracle提供了分析工具尾巴配件和数值reconvolution标准衰变。与数值reconvolution,短暂的一生组件可以从原始衰变数据中提取,否则会扭曲或掩盖的仪器配置文件。
分析程序提供基于Marquardt-Levenberg算法。四指数衰减组件可以安装,转变和抵消配件作为标准。该算法健壮,提供了在眨眼之间结果,提出了一个用户友好的界面。
其他符合质量参数可用于质量评估,如自相关函数,Durbin-Watson参数和标准偏差。
这个例子显示了两个测量结果相同的齐次解,在两个不同的发射波长。显然是一个光波的衰减指数,腐烂在长波长是最好的特点是三个指数的组成部分。
示例:第九血卟啉在磷酸缓冲(pH值7.2)
405年测量条件:EPL, MCP-PMTλex = 398海里,Δλem = 1.0 nm,代表率= 1 MHz,λem = 620 nm(左和右图)
数据分析:Multi-exponential reconvolution,置信区间验证了支持平面分析(快)。τ1 = 15.02±0.03 ns(左)。τ2 = 14.80±0.20 ns,τ2 = 4.62±0.55 ns,τ3 = 0.81±0.20 ns(右)。
时间分辨荧光各向异性
通过激动人心的示例和垂直偏振光记录排放在两个垂直和水平平面,一个可以计算均匀样本的荧光各向异性。荧光各向异性揭示了分子的平均旋转扩散时间。
测量实例表明,旋转扩散在皮秒时间尺度可以准确测量。大多数样本显示旋转扩散。为了避免这种效果需要精确的荧光寿命测量时,排放偏振器必须设置为魔法角条件下,54.7º(和垂直极化激发使用)。
示例:POPOP在环己烷(左情节:IRF-black,衰变parallel-blue和交叉polariser-red),荧光各向异性(正确的情节:生data-green和fit-red)。375年测量条件:EPL, MCP-PMTλex = 375海里,Δλex = 2.0 nm,λem = 390海里,Δλem = 2.0海里。
数据分析:完全各向异性reconvolution(快)椭圆形转子模型。旋转扩散时间110 ps,分别为150 ps和620 ps。球形转子模型的结果符合卡方的显著增加。POPOP杆像分子。
其他TCSPC测量的例子:时间分辨发射光谱学(非常)单体-激基缔合物动力半岛综合体育官方APP下载德甲学、溶剂弛豫动力学等等。
测量的例子(时间分辨- MCS)
时间分辨测量镧系元素
镧系元素的光致发光排放一生在一个大的时间范围从纳秒秒时间分辨测量方法的选择是MCS技术。由于高动态范围和精度造成计数统计,可以执行复杂的衰减分析。
图片显示时间分辨测量从掺镧系玻璃样品在两个不同的发射波长。在更短的波长衰减最好装有三个指数方面,同时发射波长越长最初的崛起是紧随其后的是一个毫秒衰减。
示例:稀土掺杂玻璃
测量条件:μF2λex = 370海里,Δλex =Δλem = 2.5 nm,代表率100 Hz,步长= 10 nm,光谱产生每50μs(左上角)。μF2λex = 370海里,λem = 430海里,Δλex =Δλem = 2.5 nm,代表率100 Hz,步长= 10 nm,测量时间= 2分钟(右上角)。μF2λex = 370海里,λem = 612海里,Δλex =Δλem = 1.7 nm,代表率20赫兹,测量时间= 8分钟(左下角)。
数据分析:Multi-exponential reconvoltution。适合结果实现了四个指数衰减模型(右上角)和模型由两个指数上升和一个衰变函数(左下角)。
其他MCS测量的例子:时间分辨的单线态氧测量,测量时间分辨烦恼等等。
