产品

荧光光谱仪

FluoTime 300

高性能荧光寿命和稳态光谱仪

完全自动化的系统,模块化和灵活的设计
时间分辨和稳态操作
易于使用的软件与应用程序向导和脚本选项
一生中从皮秒到毫秒
最终用29 000:1水敏感性喇曼信噪比
双单色仪在激发和发射,可切换的加法和减法之间发射
新:FluoMic附加提供了一种快速、简单、可靠的方法进行稳态和时间分辨荧光光谱测微计大小,移式观察体积。半岛综合体育官方APP下载德甲

取得联系

描述
规范
选项
软件/视频
例子
应用程序
文档
出版物

虚拟显示:仔细看看FluoTime系列

2021年6月17日,我们举行了第一个FluoTime展示的一天。在这个虚拟事件,一群客人深入介绍了基督教Oelsner光谱学(应用程序专家)和乌维Ortmann(销售主管和应用程序专家光谱学和显微镜)PicoQuant光谱学的产品和他们的能力。半岛综合体育官方APP下载德甲会话展示我们的产品如何帮助您在日常研究任务。是一大亮点FluoMic附加,它提供了一种快速、简单、可靠的方法进行稳态和时间分辨荧光光谱测微计大小,移式观察体积。半岛综合体育官方APP下载德甲您现在可以要求从我们的记录FluoTime虚拟展示的一天网络研讨会网站。

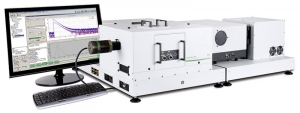

高性能荧光光谱仪

FluoTime 300是完全自动化的,高性能稳态荧光光谱仪,生活时间和磷光测量。FluoTime 300包含完整的光学和电子记录稳态光谱和荧光衰减通过Time-Correlated单光子计数(TCSPC)或多通道扩展(MCS)从几秒到几秒。系统被设计为使用皮秒脉冲二极管激光器,发光二极管或氙气灯(连续波和脉冲)。多个探测器选项使大范围的系统配置从紫外到红外范围。系统功能的极限灵敏度29 000:1水拉曼光谱信噪比。FluoTime 300可用于研究荧光和磷光衰减从几秒到几秒。大范围的额外配件系统研究和分析是一个很好的标准。

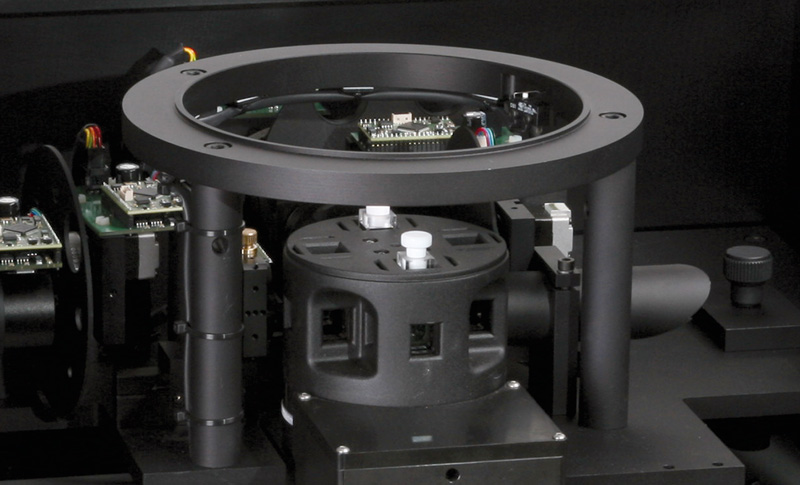

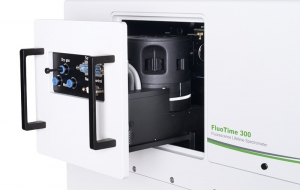

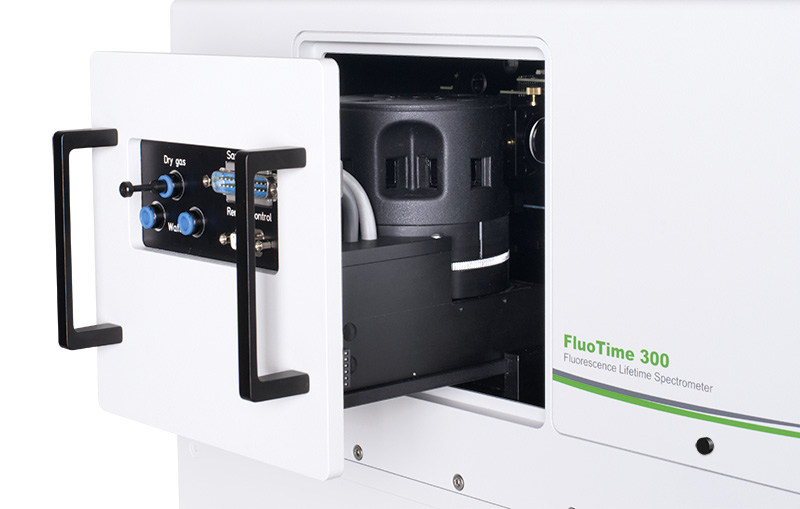

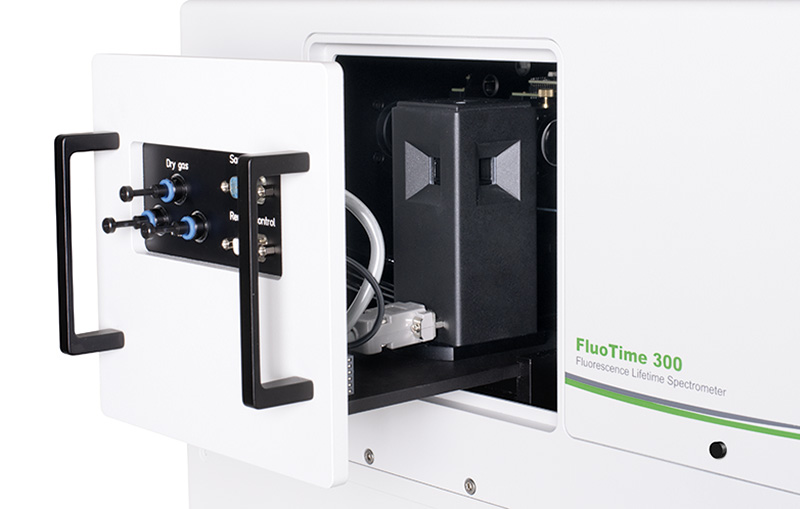

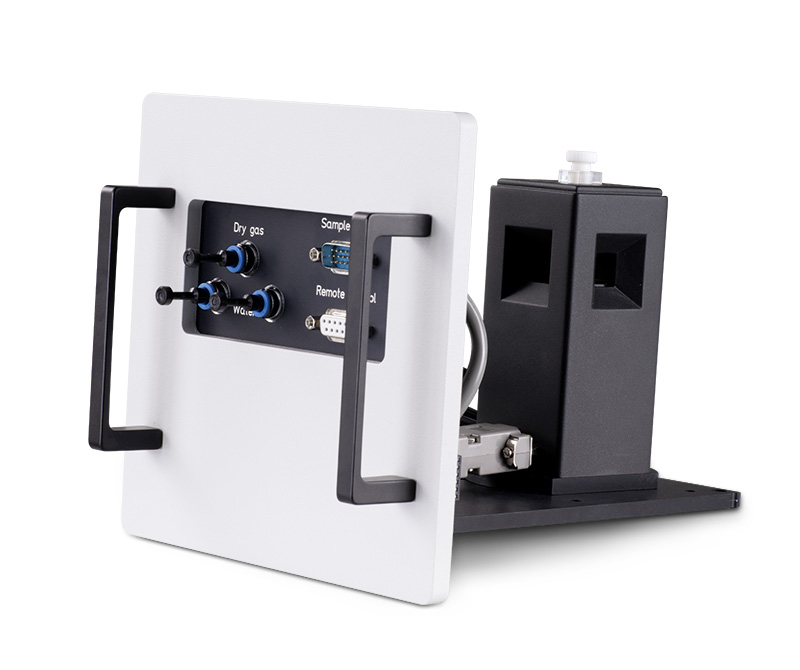

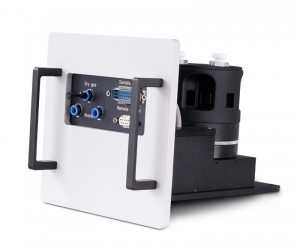

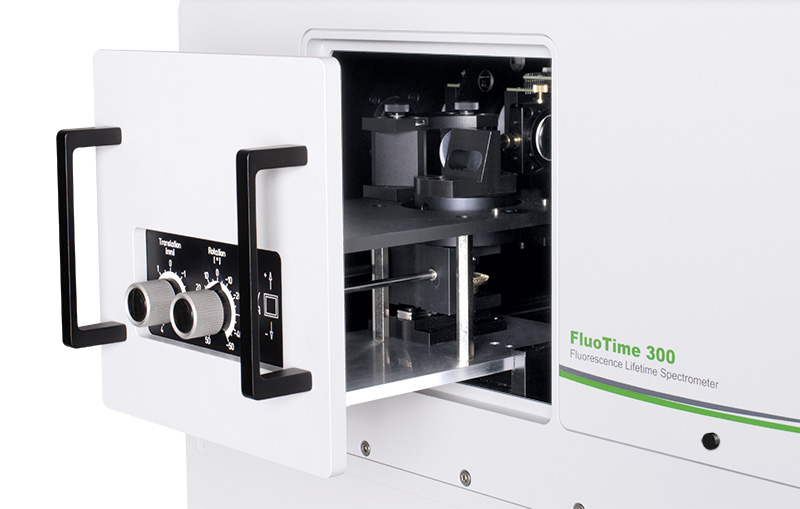

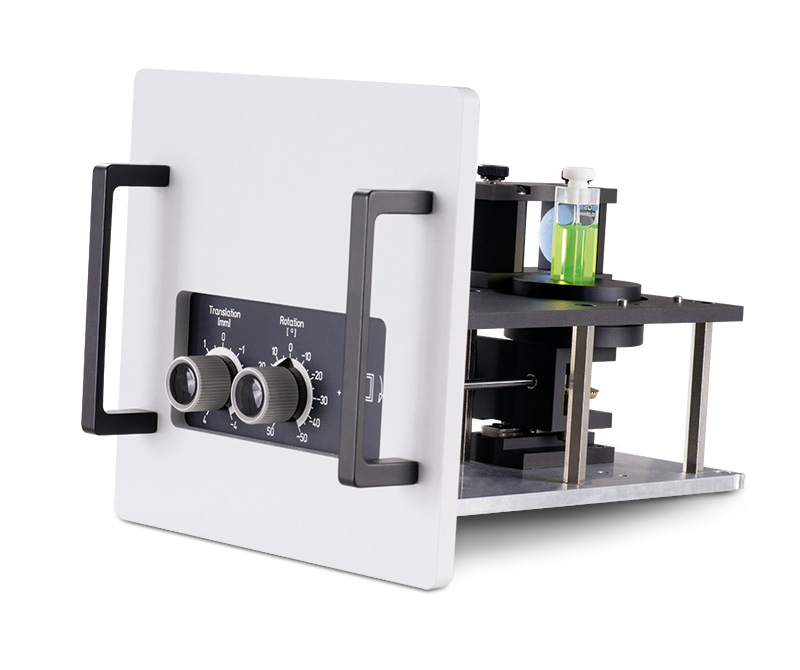

多才多艺的示例安装单位

新设计的系列样品安装单位现在是可用的
FluoTime 300。

每个样品安装单位围绕模块化设计样品持有人(标准:试管,可选:正面),它允许快速和容易改变不同样本之间的配置,例如,液体,粉末,或晶片。温度控制的小型管固定器是可能通过附加外部温度循环流体预装(油管)或一个可选的peltier-cooled单——或者multi-cuvette样品持有人。低温恒温器可以集成在低温测量。可用样品持有人的范围还包括一个正面版2寸大小的样本。持有人许可改变样本的位置和角度对激发和检测的方向以外的样品室。这个特殊的功能是非常有用的在线优化梁的位置样本测量运行时。

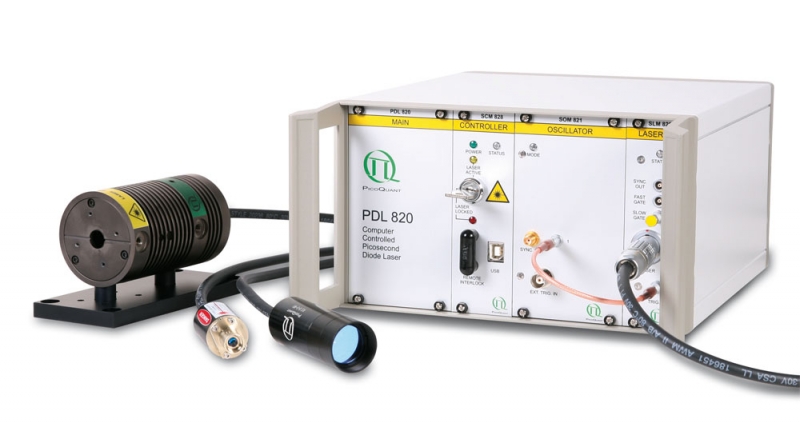

灵活的激励源

FluoTime 300被设计成使用皮秒脉冲激光器,发光二极管和氙气闪光灯灯。脉冲激光和发光二极管在很宽波长范围从255纳米到1550纳米。他们可以在输出功率不同,在任何操作重复率从单发射击80 MHz(取决于波长)以及脉冲脉冲重复率较低的间隔。这种特殊的特性允许匹配励磁条件理想样本需求,与短时间的荧光磷光疲软。专门的自由人民党系列的驱动装置,自由人民党820,用于控制个人激励源。FluoTime 300也可以配备一个氙弧灯和氙气闪光灯启用激发波长从200纳米到900纳米。连同一个专用的高分辨率单色器稳态激励谱成为可能。

TCSPC和基于MCS的数据采集

几个杰出的数据采集单元可用于时间分辨以及稳态荧光测量。的TimeHarp 260“微小”提供了一个可调时间分辨率从25 ps 5.2毫秒,因此完美选择测量稳态和时间分辨发射寿命从几十秒到几毫秒。的TimeHarp 260纳米是一个专用的MCS董事会有最小分辨率为250 ns基数和渠道之间没有死时间。260纳米TimeHarp因此适合稳态测量或终身测量第二次规模。这些数据采集单元的完美匹配系统配备的探测器PMA系列或PMA混合系列。

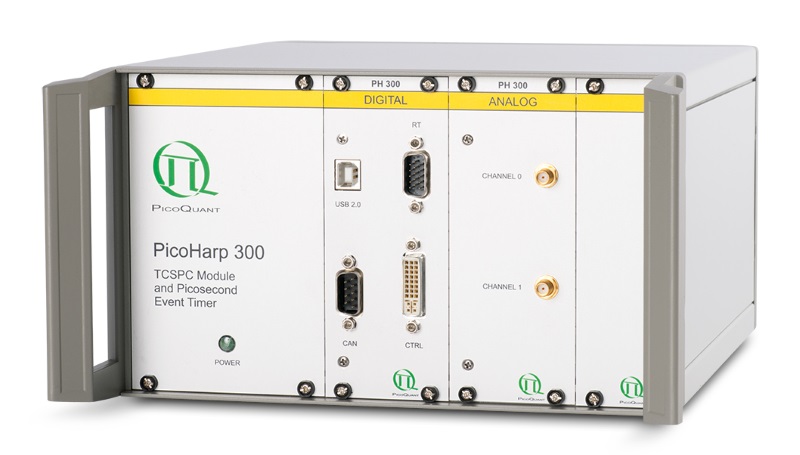

测量超快动力学PicoHarp 300提供了一个更好的时间分辨率(4 p),因此建议FluoTime 300系统配备快速PMA混合PMT(-06或-07)或MCP-PMT探测器。在这种情况下甚至几十皮秒的动力学可以解决。

几个可用的探测器类型

FluoTime 300用单光子计数探测器的各种类型,在退出发射单色仪狭缝。系统可以使用一个或两个探测器。可用的探测器要么是光电倍增管(PMA系列或NIR-PMTs), Hybrid-PMT模块(PMA混合系列板)或微通道光电倍增管(MCP-PMTs)。探测器提供皮秒时间分辨率和覆盖不同光谱范围在180 nm和1700 nm之间。每个探测器包括机电快门,可选的冷却,过载保护,可以从系统操作软件。

新-07年和-42年的阴极与光谱范围220到870纳米,探测效率高达25%

系统软件“EasyTau 2”

300年FluoTime直观易用的特性系统软件。所有测量数据文件和所有相关分析结果存储在一个清晰的安排工作空间,类似于熟悉的硬盘目录树结构。数据依赖关系由此可见乍一看。稳态和时间分辨测量可以执行或者相同的软件界面。三个数据采集软件特性的可能性。专门设计的应用程序向导指导用户进行必要的优化步骤执行典型的测量荧光寿命测量等任务,各向异性测量,收集的发射光谱和时间分辨发射光谱(非常)。对于那些熟悉的技术,一个定制的测量模式完整的仪器控制也可以。更复杂的应用程序的任务,例如,交替时间分辨的衰变和稳态光谱在不同温度下的夜晚,可以很容易地通过脚本执行数据采集使用的集成脚本语言EasyTau 2软件。

稳态和时间分辨数据可以通过分析相同的软件接口。EasyTau 2提供基本的数据操作(如算术、推导、集成或平滑)和拟合函数。软件的全球衰退分析功能一个易于使用的图形用户界面,能产生presentation-ready数值和图形输出。尾巴和迭代reconvolution拟合程序支持非线性误差最小化。各种指数衰减模型(第五顺序)或速率常数分布模型可以安装衰变来确定观察到荧光寿命和荧光各向异性研究。健壮的可进行误差分析与引导方法。

课程时间分辨荧光

PicoQuant每年举行bdapp官方下载安卓版欧洲短期课程“时间分辨荧光光谱的原理及应用”半岛综合体育官方APP下载德甲。课程的目的是为个人希望深入介绍荧光光谱的原理及其应用生命科学。半岛综合体育官方APP下载德甲教授课程是在合作举行jr Lakowicz从荧光光谱的中心(CFS)在巴尔的摩,由实习培训讲座以及仪器和软件。半岛综合体育官方APP下载德甲详情看课程网站。

详细的规范可供下载PDF文档。

光学配置	L-Geometry
操作方式	稳定的运行状态 Time-Correlated单光子计数(TCSPC) 多通道扩展(MCS)
灵敏度	信噪比(光学噪声)通常比29 000:1 exciation双单色仪,测量发射光路,PMA175探测器和Starna水标准,激发波长350 nm,频谱带宽5 nm,积分时间
一生的范围	< 40 ps - 10µs PMT探测器和TCSPC电子产品 < 10 ps - 10µs混合探测器,TCSPC电子,和合适的激光 < 10 ps - 10µs MCP-PMT探测器,TCSPC电子,和合适的激光到几个与任何探测器和MCS电子100 ms
激励源	皮秒脉冲激光二极管或发光二极管260 - 1990 nm和重复率高达80 MHz,常见的驱动装置高功率和紫外激光器(VisUV VisIR) 亚微秒脉冲氙气闪光灯 300 W氙弧灯外部激光如:钛蓝宝石、脉冲离散长或白光激光
单色仪	Czerny-Turner类型焦距:300毫米,一个或两个出口狭缝;双单色仪2 x 300毫米,一个或两个出口狭缝(发射添加剂和substractive之间转换) 光栅与1200 g /毫米,闪耀在500 nm和600 g /毫米,闪耀在1250 nm(其他光栅请求) 0毫米和10毫米之间的狭缝宽度可调(连续可调,完全机动),色散2.7 nm /毫米(单身,300毫米焦距长度) 杂散光通常拒绝1:10⁵(单单色仪),1:10⁸(双单色仪)
探测器	光电倍增管(pmt)与不同光谱范围和敏感性在185到920纳米之间微通道板光电倍增管(MCP-PMTs)与不同光谱范围在185 nm和910 nm之间 UV / VIS - NIR PMT wavelenght覆盖范围从200到1010纳米红外敏感的光电倍增管(pmt)具有不同的光谱范围在950 nm和1700 nm之间 Hybrid-PMT各种光谱范围和200 nm和900 nm之间的敏感性
软件	使用方便,全面,基于Windows系统和分析软件工作区中的数据归档,数据导出功能,数据运算协助使用向导进行标准化的测量方式定制模式完全控制的硬件参数为常规测量的自动化脚本模式 (扩展的自动化脚本的远程执行第三方设备) 生命周期分析基于数值reconvolution过程,5日指数衰减函数,寿命分布,各向异性,全球分析,严格的误差分析

所有信息给我们最好的知识是可靠的。然而,任何可能出现的错误或遗漏承担责任。规格和外观如有变更,恕不另行通知。

新FluoMic带来FluoTime远程样品300的权力和多功能性

FluoMic附加组件提供了一个快速、简单、可靠的方法进行稳态和时间分辨荧光光谱测微计大小,移式观察体积。半岛综合体育官方APP下载德甲一种特殊的光纤耦合器单位允许连接光谱仪与大多数显微镜。由于其pre-aligned光纤,连续波和脉冲光源的FluoTime 300可以用来激发材料位于外部设备。所发出的光被收集从一个小区域(2µm),带回FluoTime 300通过的检测部门检测纤维,增加空间分辨率光谱仪的能力。因此,广泛的调色板wizard-guided或定制的稳态和时间分辨应用程序支持EasyTau 2可以应用到远程样本。

看看这个白皮书(PDF),它展示了FluoMic插件的功能。

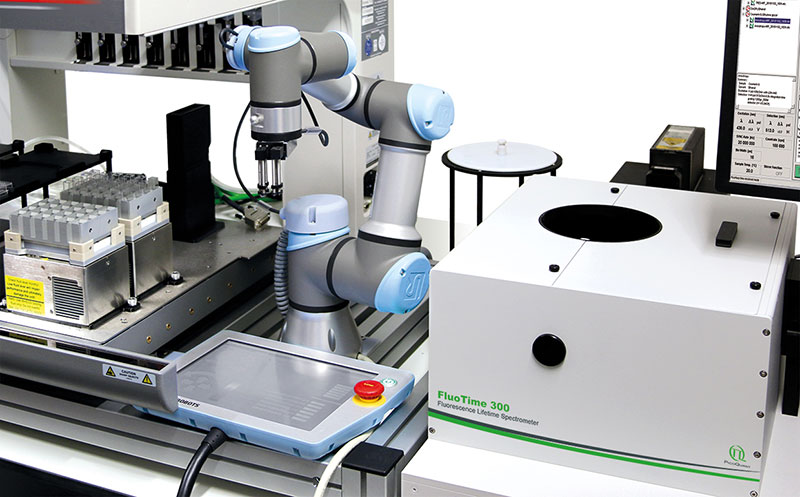

先进的时间分辨光谱学自动化半岛综合体育官方APP下载德甲

感谢新接口实现远程执行的脚本,FluoTime 300可耦合到第三方配件如自动化液体处理工作站Biomek NXP beckman coulter。这种组合允许扩展自动化加载和删除样本光谱仪、简化工作流程的高通量应用程序和获取光谱摄像镜头在定义良好的时间点。这样减少光谱工作负载,可以专注于最有趣的任务:对结果进行分析和解读。

观看演示视频。

几个专业样品持有人

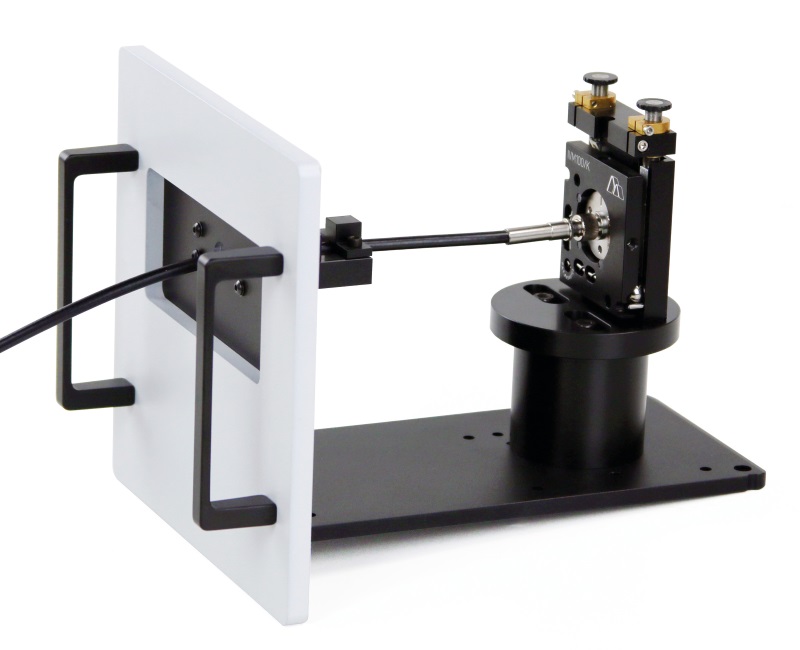

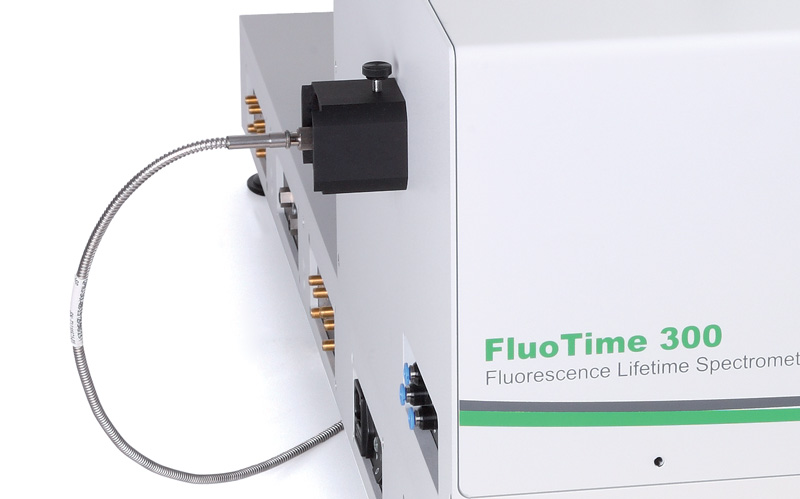

样品架和光纤耦合器
本单位有光纤耦合器允许连接的光学显微镜FluoTime 300。通过这种方式,可以使用光谱仪记录稳态或时间分辨荧光光谱的示例安装在显微镜。全系列的光学元素从FluoTime 300可以使用的分析工具EasyTau 2软件包调查光来自显微镜焦量。

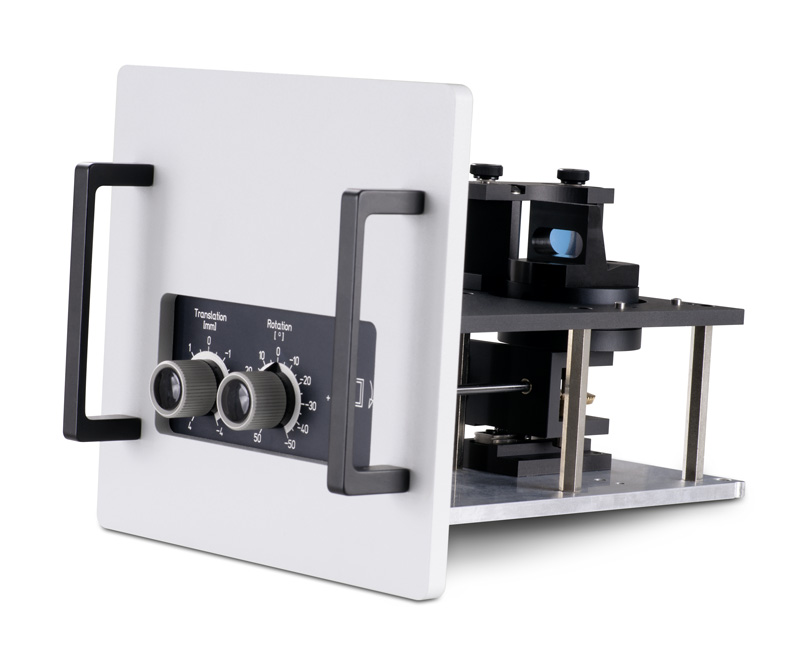

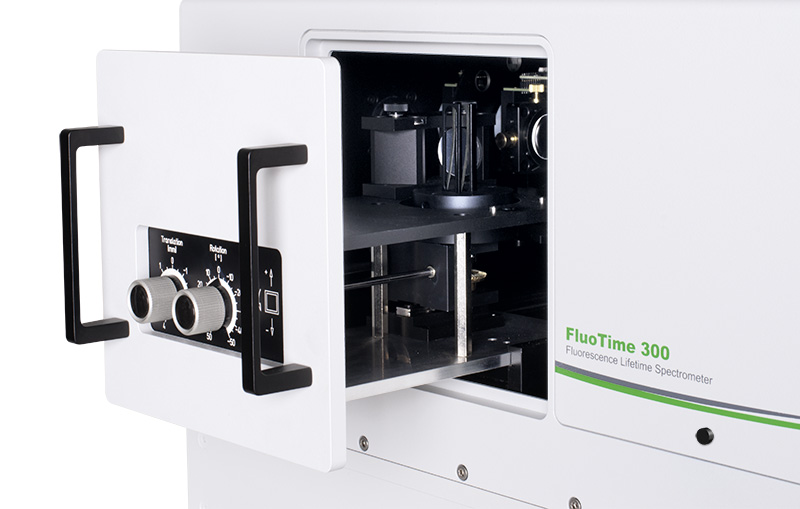

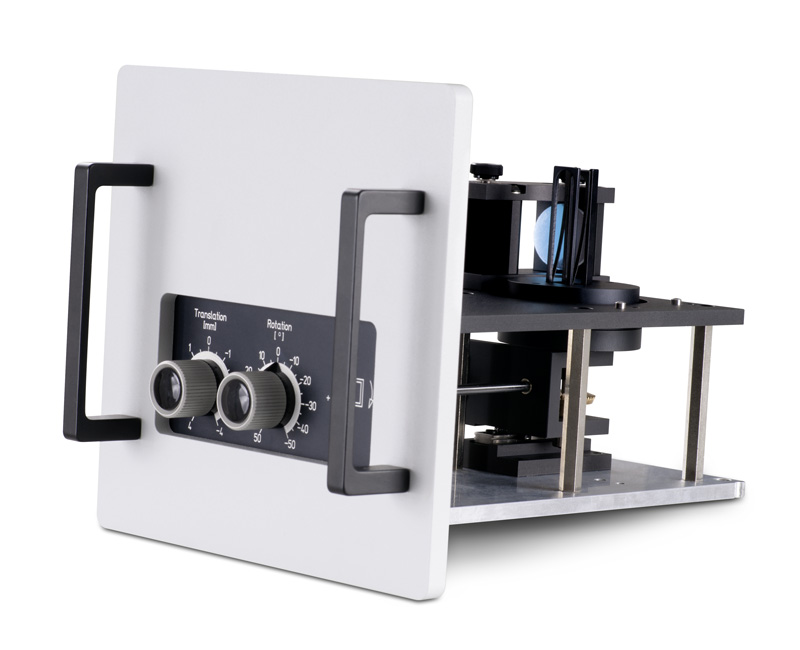

可调正面样本架
提供的示例安装单位是正面样本架设计为样本大小2英寸。试样夹有外部调整准确的样本的位置和角度变化对激发和检测的方向。附件有一个滑动夹插入或斜样品持有人插入(如图所示)。

珀尔帖冷却四个位置试管样本持有人
提供的示例安装单位四个位置珀尔帖冷却保持者1 x1厘米比色皿。样品持有人的温度范围是-15°C到110°C和完全控制的EasyTau 2操作软件允许两组温度和地图进行测量。

温度记忆电池样品持有人
提供的示例安装单位温度稳定样本保持者1 x1厘米比色皿。水循环的电缆腺体正面的单元可以连接样品持有人与外部水浴温度稳定。

珀尔帖试管冷却样品持有人
提供的示例安装单位的珀尔帖效应冷却夹1 x1厘米比色皿。样品持有人的温度范围是-15°C到110°C和完全控制的EasyTau 2操作软件允许两组温度和地图进行测量。

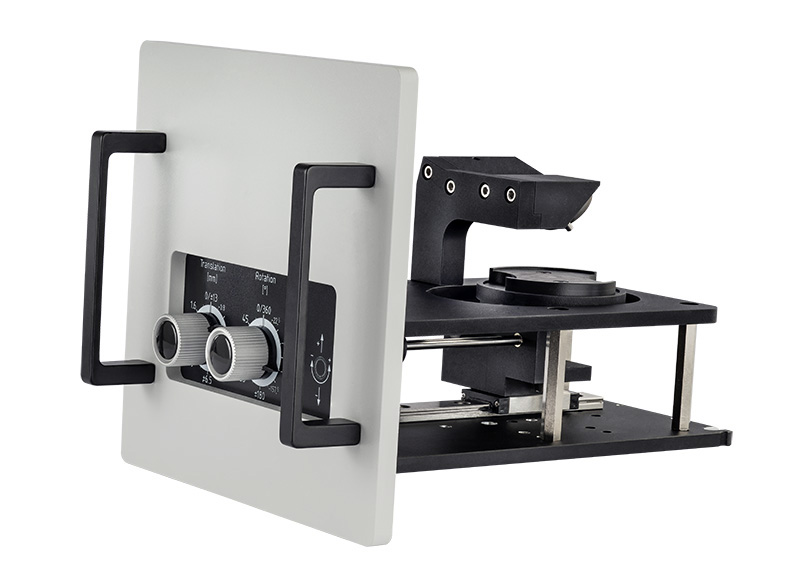

WaferCheck样品持有人
这个示例持有人是专为调查晶片和平板样品的最大直径2英寸。水平样本被放置在持有人执行测量在不同的地点。选择样本位置,夹有外部刻度盘为线性和旋转调整。

几个专业的探测器

紫外线/ VIS-NIR-PMT探测器
这些PMT探测器适用于单光子计数的近红外光谱。R2658P特性InGaAs半导体光电阴极。PMT覆盖的波长范围从200纳米到1010纳米。与所有必要的选项的PMT包acom像珀尔帖冷却住房、供电、前置放大器和高压电压。

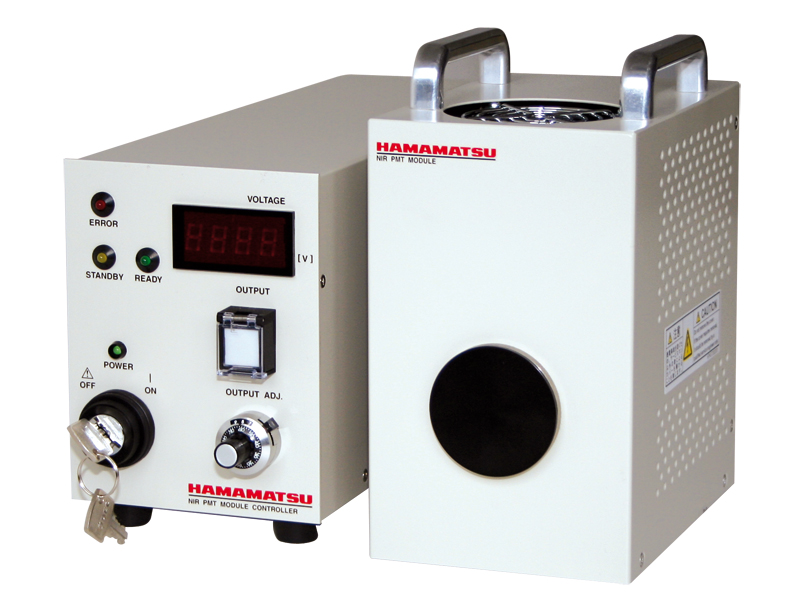

NIR-PMT探测器
这些特殊的光电倍增管适用于近红外单光子计数。H10330-45特性InGaAsP光电阴极和敏感的波长范围从950纳米到1400纳米。h10330 - 75变种有InGaAs光电阴极及其灵敏度范围扩展到1700海里。模块有一个热绝缘高真空密封的住房疏散。没有液态氮,真空泵和水冷是必要的。

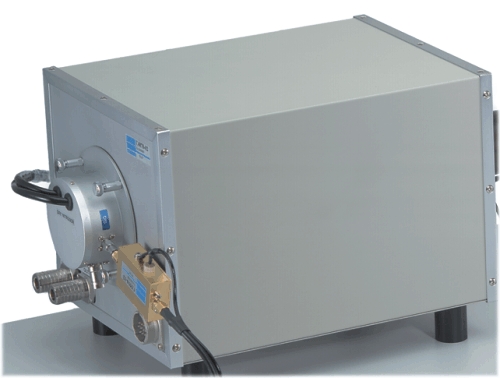

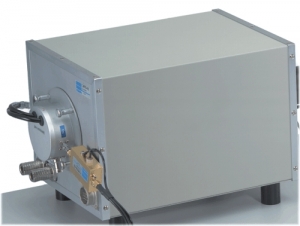

MCP-PMT探测器
这些是今天最快的光子计数探测器。各种光电阴极材料覆盖的波长范围从160纳米到910纳米。使用该探测器和Ti:蓝宝石激光激发,仪器响应函数一样短的32 p FluoTime 200实现。模块有一个专用的高压电源。可选地,可以装在一个热电的冷却住房。在这种情况下,水冷是必要的。

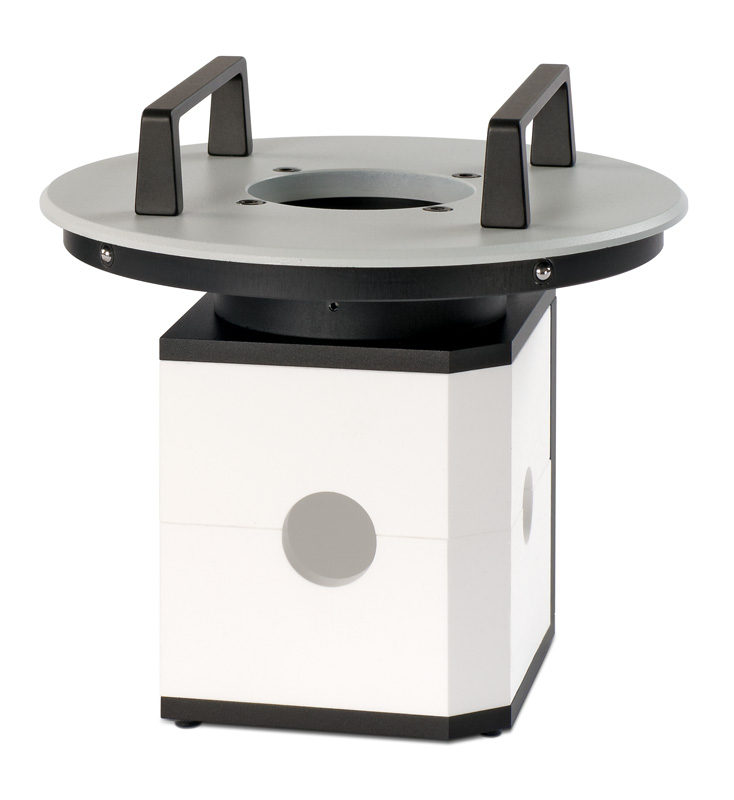

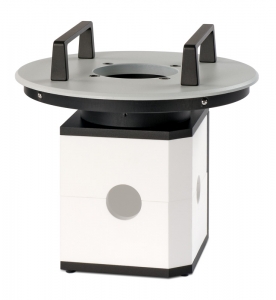

积分球

散射样品,使用积分球测量绝对光致发光量子产率是强制性的。300年FluoTime特性的积分球解决方案以及固体样品。它能够复制发表文献数据选择量子产量的标准如Rhodamin 6克、香豆素153,俄罗斯(bpy) 3。

样品持有人emasure在低温下

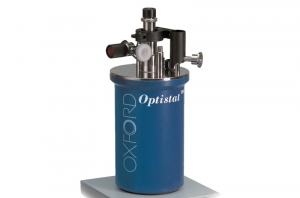

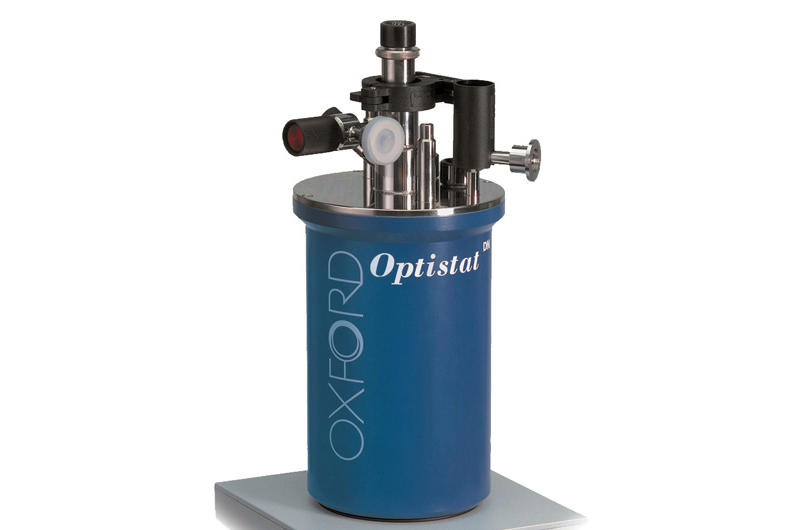

液氮低温恒温器
样品室是大到足以容纳一个牛津仪器OptistatDN系列低温恒温器。这个可选组件允许低温测量光致发光。样本温度的精确控制是可能的各种从2.3 K到500 K低温恒温器类型。一个独立的数字包括低温恒温器控制器。

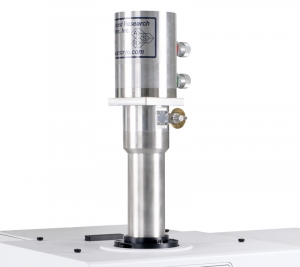

闭合循环氦低温恒温器
闭路氦低温恒温器的cs - 204是一个紧凑,轴向对称,闭循环制冷机。这种冷却器是理想的热负荷小如样品冷却应用程序。这种低温恒温器使低温光致发光测量从4 K到500 K。

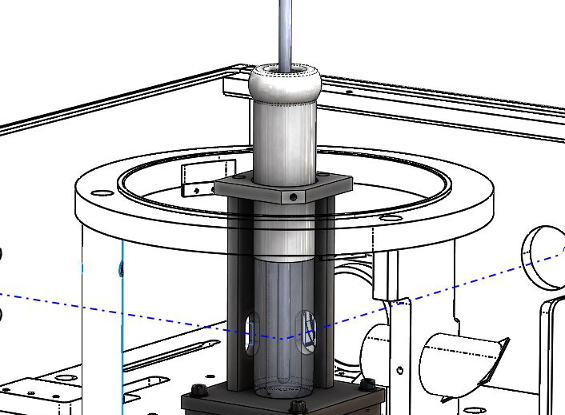

杜瓦在77 K测量
提供的示例安装单位是一个石英杜瓦在一个特殊设计的支持允许明确访问示例从四个方向。这是一个廉价的替代测量在77 K低温恒温器。样品是定位在一个石英样品杆,淹没在液氮。样品装配单元配有一个大礼帽的样品室盖。

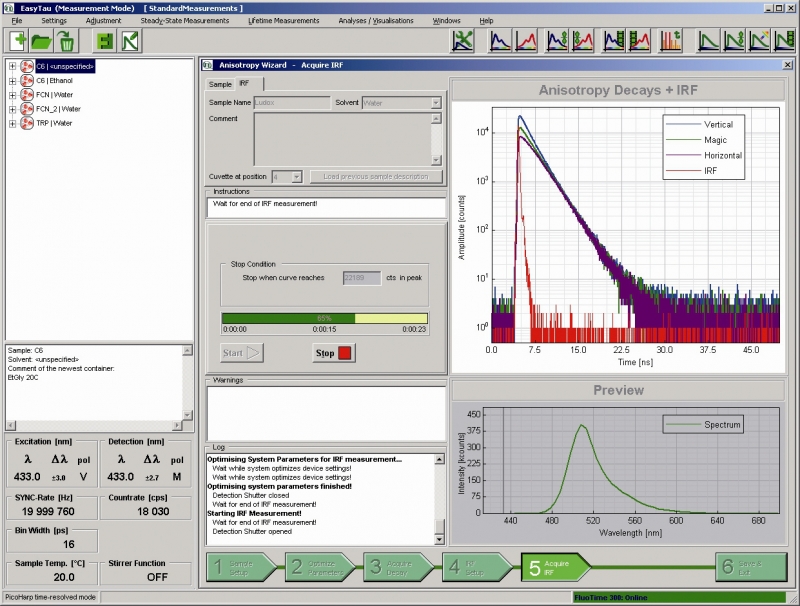

300年FluoTime特征直观和易于使用的系统软件。所有测量数据文件和所有相关分析结果存储在一个清晰的安排工作空间,类似于熟悉的硬盘目录树结构。数据依赖关系由此可见乍一看。

稳态和时间分辨测量可以执行或者相同的软件界面。三个数据采集软件特性的可能性。专门设计的应用程序向导指导用户进行必要的优化步骤执行典型的测量荧光寿命测量等任务,各向异性测量,收集的发射光谱和时间分辨发射光谱(非常)。对于那些熟悉技术额外的定制为完整的仪器控制也可以测量模式。更复杂的应用程序的任务,例如,交替时间分辨的衰变和稳态光谱在不同温度下的夜晚,可以很容易地通过脚本执行数据采集使用集成EasyTau软件的脚本语言。

以下记录视频给深入展示了强大的应用程序向导和选项。

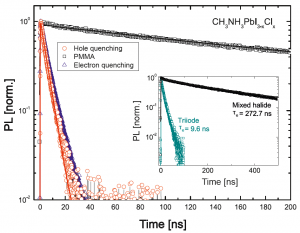

确定电子空穴扩散长度
钙钛矿的太阳能电池

的关键参数在理解photophysics半导体太阳能电池的扩散长度photo-excited材料中电子和空穴。时间分辨光致发光猝灭实验是一个有价值的工具,用于确定扩散长度。三碘化例子展示了数据从混合卤和有机金属钙钛矿层存在电子(蓝色)或孔(红色)淬火层,或PMMA涂层(黑色)。衰变曲线记录在780 nm,对应的峰值发射材料。测量衰变动力学扩散模型可以安装,允许获得扩散长度。这里,电子和空穴的扩散长度在混合卤钙钛矿材料三碘化1μm而有一个更短的长度100海里,关联与这些材料作为太阳能电池的性能。

设置:

FluoTime 300

参考:s d Stranks et al .,科学,342 (2013),p.341

单线态氧产生的H₂TTP

左边的图显示了单线态氧的稳态光谱发射产生的H₂即使在H ttp在丙酮和₂啊,这是特别具有挑战性由于水和单线态氧发射的光谱重叠。另外右边的图显示了时间分辨的单线态氧测量使用的突发模态特征FluoTime 300,即首先使用多个激光脉冲沉积能量激发的样本,然后停止了足够长的时间来捕捉样本的相对衰减缓慢。尾巴符合收益一生的3.4±0.3µs,在良好的协议与出版的文献价值。

设置:

FluoTime 300

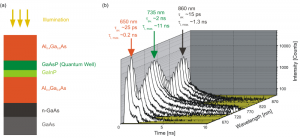

TRPL GaAsP量子阱系统

瞬态TRPL光谱的量子井发光在595 nm和测量荧光寿命谱仪显示(a)的层结构量子阱和(b)的时间分辨发射光谱(非常)晶片。第一个峰值在650 nm源于Al0.4Ga0.6As-barrier,峰值约735海里GaAsP量子阱和峰值约860海里n-GaAs层和砷化镓衬底。每个光谱通道可以用一个三分量指数描述模型。的平均寿命和最长的组件显示符合。测量了相关材料的电荷载体动力学特征的特定光谱通道多组分的系统。

设置:

FluoTime 300

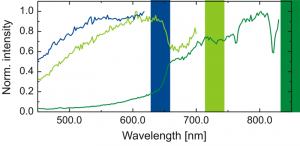

激发光谱的峰值650海里Al0.4Ga0.6As-barrier(蓝色),量子阱层(浅绿色)和n-GaAs-layer和砷化镓衬底(深绿色)。量子阱层的光谱显示了突出的强度下降约650海里表明与势垒层的交互。n-GaAs-layer和砷化镓衬底另一方面显示增加强度约650海里,与吸收边缘的屏障带隙波长超过的障碍。带隙的矩形说明相应的层。

设置:

FluoTime 300

荧光增频转换使用NaYF₄:Yb /呃

上图左边显示NaYF的稳态光谱上转换₄:Yb / Er cylcohexane解决。上面的图右边显示时间分辨测量NaYF相同的样本₄:Yb / Er cylcohexane解决。样品进行了破裂的激励模式,即首先使用多个激光脉冲沉积能量激发的样本,然后停止了足够长的时间来捕捉样本的相对衰减缓慢。数据的分析揭示了一个113µs的荧光寿命。

右边的图显示了Er / Yb的上转换发光纳米粒子在cyclohexan解决。激励是在980 nm使用ldh - d - c - 980从PicoQuant激光。积分时间是2 s /点。在配置测量的量子产量是可能的。

设置:

FluoTime 300
励磁980海里使用ldh - d - c - 980在连续波模式和脉冲破裂模式使用PDL 828
分析:FluoFit

样本的t . Nyokong南非罗德斯大学
样品由美国博士Resch-Genger崩溃

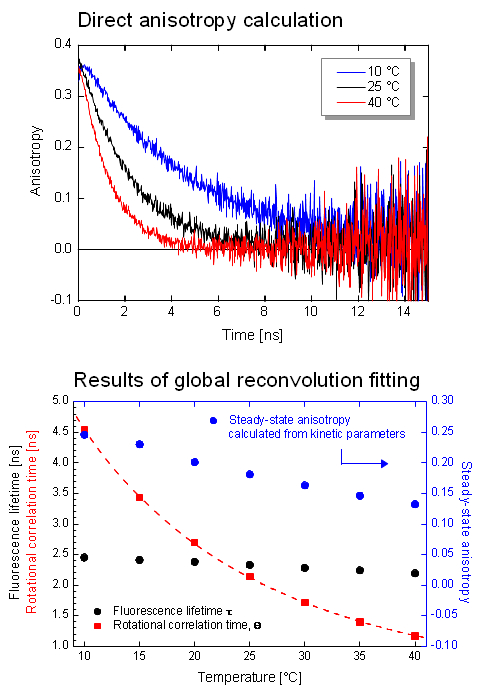

香豆素- 6的动态各向异性

香豆素- 6的动态各向异性研究使用FluoTime 300。系统自动设置样品温度,温度在每个步骤中,四个测量自动执行:IRF VV(平行),VH(垂直的),和VM(魔法角)极化衰减测量。快速分析VV和VH衰变清楚地显示了排放各向异性温度依赖的行为。详细的定量结果,全球reconvolution各向异性的数据集进行分析。模型一个球面,旋转粒子与单个指数荧光寿命证明描述这个系统很好,作为一个小的期望,高度极地粒子在极性溶剂。结果揭示了轻微的温度依赖单一指数的香豆素荧光寿命6。粘度对温度的依赖关系也可以被应用到旋转相关时间的实验得到了改变。甚至稳态的精确计算各向异性值可能被发现在与各向异性值估计的完美协议佩兰方程。
